طرح توجیهی تولید تیر برق بتنی سانتریفیوژ

طرح توجیهی تولید تیر برق بتنی سانتریفیوژ به بررسی جوانب مختلف راه اندازی این کسب و کار پرداخته است. تولید تیر برق بتنی سانتریفیوژ یکی از متداول‌ترین روش‌های ساخت مقاطع بتنی پیش‌ساخته برای شبکه‌های توزیع برق است که با چرخش سریع قالب، تراکم بالاتر، حذف حفرات و سطحی یکنواخت و مقاوم در برابر تنش‌های مکانیکی ایجاد می‌کند. این فرایند به‌ویژه برای تولید تیرهایی با طول و ظرفیت باربری زیاد مناسب است؛ چرا که ترکیب مناسب بتن، کنترل دقیق دور سانتریفیوژ و فرآیند کیورینگ، عمر مفید و پایداری محصول نهایی را افزایش می‌دهد.

تیر برق بتنی سانتریفیوژ چیست

تولید تیر برق بتنی به روش سانتریفیوژ (spun/centrifugal casting) فرایندی است که در آن مخلوط بتن با نسبت و طرح اختلاط مشخص داخل قالب استوانه‌ای قرار گرفته و قالب با سرعت زیاد می‌چرخد تا نیروی گریز از مرکز، ذرات بتن را به سوی دیواره هدایت کند؛ این کار علاوه بر شکل‌دهی، آب اضافه بتن را از داخل خارج کرده و باعث تراکم بالا و کاهش تخلخل در لایه‌های بیرونی و میانی قطعه می‌شود. در نتیجه، تیرهای تولیدشده دارای چگالی و مقاومت فشاری بالاتری نسبت به قطعات ریخته‌گری معمولی خواهند بود و به‌خاطر ساختار توخالیِ حاصل، وزن مؤثر کاهش و امکان عبور کابل‌ها داخل آن فراهم می‌گردد، همه این‌ها از اصول کلیدی در تولید تیر برق بتنی به شمار می‌آید.

در عمل، انتخاب مصالح و طرح اختلاط (نسبت سیمان، ماسه، سنگدانه ریز، افزودنی‌ها و آب) بسیار اهمیت دارد؛ در روش سانتریفیوژ از بتن نسبتاً روان ولی با دانه‌بندی کنترل‌شده استفاده می‌شود تا در حین چرخش ذرات به‌خوبی مرتب و آب‌زدایی شوند. فرایند سانتریفیوژ باعث کاهش تخلخل و نفوذپذیری بتن شده و خواص مکانیکی و دوام را به‌طور قابل‌توجهی افزایش می‌دهد؛ این اثرات در مقالات و گزارش‌های فنی به‌عنوان مزیت اصلیِ بتن سانتریفیوژ ذکر شده‌اند.

در طراحی و مسلح‌سازی تیر برق بتنی، معمولاً از میلگردهای طولی، خاموت و در مواردی از پیش‌تنیدگی (پیش‌تنیدگی پیوسته یا کابل‌های کششی) استفاده می‌شود تا مقاومت خمشی و برشی و کنترل ترک‌ها بهبود یابد؛ تیرهای پیش‌تنیده و یا مسلح‌شده سانتریفیوژ از نقاط قوت این روش هستند و استانداردها و راهنماهای فنی روش‌های طراحی، تولید و آزمایش این قطعات را تشریح کرده‌اند.

مراحل کلی تولید شامل: طراحی مهندسی و انتخاب قالب (معمولاً قالب‌های مخروطی/استوانه‌ای قابل چرخش)، آماده‌سازی و اختلاط بتن، ریختن یا تغذیه بتن در قالب در حال چرخش، تنظیم سرعت و مدت چرخش برای حذف آب و تراکم لایه‌ها، عمل‌آوری و کیورینگ (گاهی با بخار یا پوشش مرطوب)، برش و پرداخت انتهایی، و آزمون‌های کنترل کیفیت (آزمایش مقاومت فشاری، بررسی تخلخل، کنترل ابعاد و تست‌های خمش و بارگذاری) است. همچنین در تولید سانتریفیوژ، شکل نهایی معمولاً توخالی و یکنواخت بوده و می‌توان داخل آن را به‌عنوان کانال عبور کابل یا برای کاهش وزن استفاده کرد.

انواع تیر برق بتنی

. تیر برق بتنی معمولی (Reinforced Concrete Pole)

تیر برق بتنی معمولی رایج‌ترین نوع در شبکه‌های توزیع است که با میلگردهای طولی و خاموت‌ها مسلح می‌شود. این تیرها در برابر بارهای خمشی و جانبی عملکرد قابل قبولی دارند و برای مناطق شهری و روستایی با بار کم تا متوسط مناسب‌اند. هزینه تولید نسبتاً پایین و امکان ساخت در ابعاد مختلف از مهم‌ترین ویژگی‌های این نوع تیر است. در مقایسه با سایر انواع، وزن بیشتری دارند و معمولاً توپر یا نیمه‌توپر ساخته می‌شوند، بنابراین حمل و نصب آن‌ها دشوارتر است. از نظر سئو، اشاره به این ساختار در متن‌های مرتبط با تولید تیر برق بتنی به درک بهتر خواننده کمک می‌کند.

۲. تیر برق بتنی سانتریفیوژ (Centrifugal / Spun Pole)

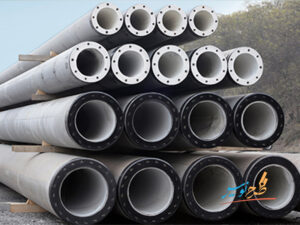

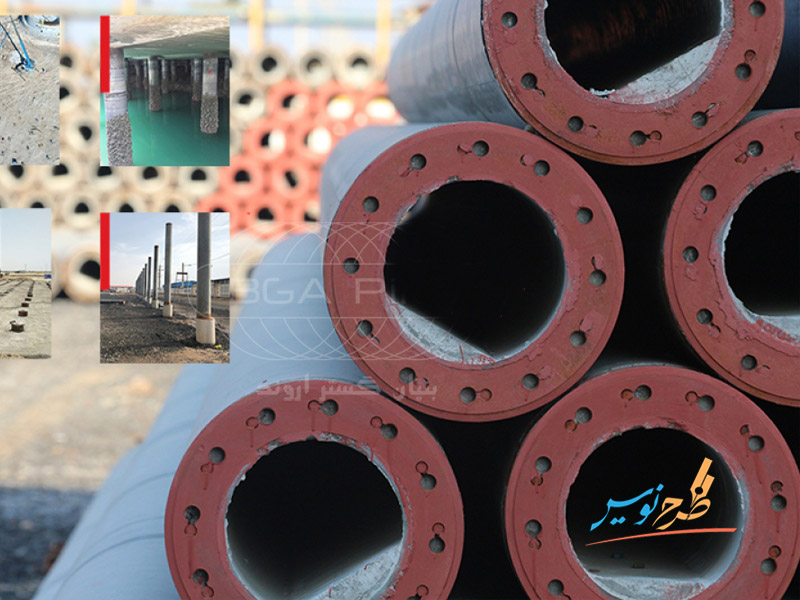

تیرهای سانتریفیوژ با چرخش سریع قالب تولید می‌شوند و ساختار توخالی، تراکم بالا و مقاومت بیشتری نسبت به تیرهای بتنی معمولی دارند. به دلیل کاهش تخلخل و وزن کمتر، دوام بالایی در برابر رطوبت، خوردگی و تنش‌های محیطی دارند. این تیرها برای خطوط طولانی، مناطق بادخیز، و مکان‌هایی که نصب سریع ضروری است گزینه‌ای ایده‌آل محسوب می‌شوند. در مقایسه با تیرهای معمولی، گران‌تر هستند اما عمر مفید و عملکرد بهتری ارائه می‌دهند و در «تولید تیر برق بتنی به روش صنعتی» جایگاه ویژه‌ای دارند.

۳. تیر برق بتنی پیش‌تنیده (Pre-stressed Concrete Pole)

در این نوع تیر برق، کابل‌ها یا میلگردهای پیش‌تنیده قبل از بتن‌ریزی کشیده می‌شوند و پس از سخت شدن بتن، تنش فشاری اولیه در تیر ایجاد می‌شود تا مقاومت خمشی آن به‌طور چشمگیری افزایش یابد. نتیجه این فرایند تولید تیرهایی با وزن کمتر، مقاومت بسیار بالا و ترک‌خوری کمتر است. تیرهای پیش‌تنیده در مکان‌هایی با بار زیاد، دهانه‌های بلند یا پروژه‌های بااهمیت استفاده می‌شوند. هزینه تولید و تجهیزات نیازمند دقت بیشتر است، اما کیفیت و ماندگاری این مدل آن را از سایر انواع متمایز می‌سازد.

۴. تیر برق بتنی پیش‌تنیده سانتریفیوژ (ترکیبی)

این نوع تیر ترکیبی از مزایای روش پیش‌تنیدگی و فرآیند سانتریفیوژ است. به دلیل پیش‌تنیدگی، مقاومت خمشی و استحکام بالا فراهم می‌شود و با روش سانتریفیوژ، وزن و تخلخل کاهش می‌یابد. این تیرها از نظر عملکردی در بالاترین سطح قرار دارند و برای مناطق با بار فوق‌العاده زیاد یا شرایط شدید محیطی استفاده می‌شوند. البته هزینه تولید آن‌ها نیز بالاترین سطح را دارد، اما در پروژه‌های حساس بسیار مقرون‌به‌صرفه محسوب می‌شوند.

۵. مقایسه کلی انواع تیر برق بتنی

اگر معیار وزن و سهولت حمل اولویت داشته باشد، تیرهای سانتریفیوژ و پیش‌تنیده بهترین انتخاب هستند. اگر هزینه پایین‌تر اهمیت بیشتری داشته باشد، تیرهای بتنی معمولی مقرون‌به‌صرفه‌ترند. از نظر دوام و طول عمر، تیرهای سانتریفیوژ و پیش‌تنیده به‌مراتب بهتر عمل می‌کنند. برای پروژه‌هایی با بارگذاری زیاد مانند خطوط انتقال یا مناطق بادخیز، استفاده از تیرهای پیش‌تنیده یا پیش‌تنیده سانتریفیوژ توصیه می‌شود. در نهایت انتخاب نوع مناسب در تولید تیر برق بتنی باید بر اساس شرایط محیطی، بودجه و نیاز بارگذاری انجام شود.

روش تولید تیر برق بتنی سانتریفیوژ

طراحی و آماده‌سازی قالب و مشخصات فنی: قبل از هر چیز، طول، قطر، ضخامت دیواره، ظرفیت باربری و نوع اتصالات تیر بر اساس نقشه‌های سازه‌ای و الزامات نصب مشخص می‌شود؛ قالب‌های فولادی یا چدنی استوانه‌ای (قابل باز شدن یا چندتکه) انتخاب و روی دستگاه سانتریفیوژ نصب می‌گردند. طراحی باید امکان قرارگیری آرماتور، مسیرهای عبور کابل داخل تیر (در تیرهای توخالی) و نقاط اتصال را فراهم کند تا در تولید تیر برق بتنی از ابتدای خط تولید به مسائل نصب و نگهداری توجه شود.

انتخاب مصالح و طرح اختلاط بتن: برای تولید تیرهای سانتریفیوژ از بتن نسبتاً با کارایی مناسب ولی کنترل‌شده استفاده می‌شود، دانه‌بندی یکنواخت، سیمان با کیفیت، نسبت آب به سیمان پایین و افزودنی‌هایی مثل فوق‌روان‌کننده یا کاهنده آب و در صورت نیاز ضدیخ یا مقاومت‌دهنده در برابر یون‌ها به کار می‌رود؛ هدف کاهش تخلخل و نفوذپذیری و افزایش چگالی لایه‌های بیرونی است. کنترل دقیق طرح اختلاط و انجام آزمایش‌هایی مثل تعیین اسلامپ، چگالی و مقاومت فشاری پیش از تولید سریالی ضروری است.

نصب و آرایش آرماتورها و کابل‌های پیش‌تنیدگی: بسته به نوع تیر (مسلح یا پیش‌تنیده)، قالب با قفس آرماتورهای طولی، خاموت‌ها و در تیرهای پیش‌تنیده با کابل‌ها یا سیم‌های فولادی پیش‌کشش یافته آماده می‌شود؛ در روش پیش‌تنیدگی ابتدا کابل‌ها تحت کشش قرار می‌گیرند تا تنش اولیه مطلوب ایجاد شود، سپس عملیات بتن‌ریزی انجام می‌گیرد تا پس از آزادسازی تنش، پیش‌تنیدگی به بتن منتقل شود — این مرحله نقش کلیدی در کنترل ترک و افزایش مقاومت خمشی تیر دارد.

بتن‌ریزی و عمل سانتریفیوژ (چرخش قالب): بتن آماده به‌صورت یکنواخت داخل قالب قرار می‌گیرد یا از طریق قیف/نوار تغذیه به قالب در حال چرخش وارد می‌شود. سپس قالب با سرعت بالا به گردش درمی‌آید؛ نیروی گریز از مرکز باعث منتقل شدن ذرات سنگدانه و سیمان به سمت دیواره، جدا شدن آب آزاد و فشردگی لایه‌ها می‌شود، نتیجه یک قطعه توخالی با دیواره متراکم و پوسته خارجی متراکم و یکنواخت است. تنظیم پارامترهای چرخش (سرعت، شتاب و مدت زمان) و نحوه تغذیه بتن برای دستیابی به ضخامت دیواره دلخواه و نحوه توزیع مصالح حیاتی است.

عمل‌آوری و سخت‌شدن اولیه (کیورینگ): بعد از پایان چرخش، تیرها برای رسیدن به مقاومت اولیه به صورت کنترل‌شده عمل‌آوری می‌شوند؛ در فرآیندهای صنعتی از کیورینگ با بخار (برای تسریع رشد مقاومت)، یا حمام آب و یا پوشش مرطوب استفاده می‌شود تا هیدراتاسیون سیمان تکمیل و تنش‌های داخلی کنترل شود. در تیرهای پیش‌تنیده، زمان و روش عمل‌آوری باید با برنامه آزادسازی کابل‌ها هم‌زمان شود تا انتقال پیش‌تنیدگی به نحو صحیح انجام شود.

باز کردن قالب، آزادسازی پیش‌تنیدگی و پرداخت نهایی: پس از رسیدن به مقاومت مناسب، قالب باز شده و کابل‌های پیش‌تنیده در صورت نیاز آزاد می‌شوند تا پیش‌تنیدگی به بتن منتقل شود؛ سپس سطوح انتهایی تراشیده، پخ‌ها، سوراخ‌های عبور و محل شاسی‌ها پرداخت می‌شوند. کنترل ابعادی، صاف بودن سطح و بررسی وجود ترک یا ناپیوستگی در این مرحله انجام می‌گیرد.

کنترل کیفیت، آزمایش‌ها و انبارش: هر بچ تولید باید تحت آزمایش‌های کنترل کیفیت قرار گیرد—نمونه‌های مقاومت فشاری، بازرسی بصری، اندازه‌گیری تخلخل یا دانسیته و در صورت نیاز آزمون‌های خمش یا بارگذاری. تیرها بر اساس نتایج و استانداردها دسته‌بندی، علامت‌گذاری و در شرایط مناسب (محافظت در برابر رطوبت و ضربه) انبار می‌شوند تا در زمان حمل و نصب طول عمر و عملکرد مورد انتظار را داشته باشند. همچنین مستندسازی طرح اختلاط، پارامترهای چرخش و نتایج آزمایش‌ها برای ردیابی کیفیت تولید ضروری است.

نکات اجرایی و ایمنی که معمولاً در خط تولید رعایت می‌شود شامل: بازرسی دوره‌ای قالب و تجهیزات دوار، اطمینان از فیکس بودن قفس آرماتور هنگام چرخش، مدیریت صحیح مخازن و افزودنی‌ها، و آموزش اپراتورها برای جلوگیری از وقوع حادثه در حین چرخش و در حین آزادسازی پیش‌تنیدگی است. رعایت این موارد هم به بهبود کیفیت تولید تیر برق بتنی کمک می‌کند و هم ریسک‌های کاری را کاهش می‌دهد.

تجهیزات خط تولید تیر برق بتنی سانتریفیوژ

ماشین سانتریفیوژ (Centrifugal spinning machine): این دستگاه هسته‌ی خط تولید است — قالب استوانه‌ای/مخروطی روی شافت قرار می‌گیرد و با سرعت قابل تنظیم می‌چرخد تا نیروی گریز از مرکز باعث تراکم و تشکیل دیواره بتنی شود. مشخصات مهم شامل محدوده سرعت دورانی، سیستم درایو با کنترل دور پیوسته، و سازهٔ پایه مقاوم برای تحمل بار دینامیکی‌اند. انتخاب و تنظیم درست پارامترهای این ماشین در کیفیت نهایی تولید تیر برق بتنی تعیین‌کننده است.

قالب‌ها  (Moulds / Steel moulds): قالب‌های فولادی یا چدنی، چندتکه یا قابل باز شدن، برای ایجاد شکل و ابعاد تیر لازم‌اند؛ قالب باید امکان نصب قفس آرماتور، محل‌های اتصال و سوراخ‌های عبور کابل را فراهم کند و سطح داخلی آن با روکش یا پرداخت مناسب برای جداسازی راحت قطعه طراحی شود. کیفیت قالب مستقیماً روی دقت ابعاد و یکنواختی دیواره تیر تأثیر می‌گذارد.

ایستگاه اختلاط بتن و تغذیه (Mixing station & concrete feeder) : میکسرهای پلان، پره‌ای یا دو شفت با ظرفیت مناسب، سیلوهای سیمان، بچینگ پلانت و فیدر/قیف‌های اتومات که نسبت‌ها و زمان اختلاط را کنترل می‌کنند؛ طرح اختلاط و کنترل آب به سیمان برای دستیابی به اسلامپ و دانسیته مطلوب در تولید تیر برق بتنی حیاتی‌اند. اغلب خطوط کامل شامل تسمه یا اسکرو فیدر برای تغذیهِ پیوسته قالب در حین چرخش می‌شوند.

تجهیزات پیش‌تنیدگی و کشش (Prestressing equipment): در صورت تولید تیرهای پیش‌تنیده، جک‌های هیدرولیک کشش، دستگاه‌های هدینگ (wire heading)، آچارهای گلمیخ‌زن، و سیستمی برای تثبیت و آزادسازی کابل‌ها مورد نیاز است. این مجموعه امکان اعمال نیروی پیش‌تنیدگی کنترل‌شده و انتقال آن به بتن را فراهم می‌کند که برای افزایش مقاومت خمشی و کنترل ترک‌ها در تولید تیر برق بتنی مهم است.

کارگاه آرماتوربندی و ماشین‌آلات فولادی (Rebar shop): ماشین‌های برش و خم میلگرد، خاموت‌ساز فنری یا حلقه‌ای، میز قالب‌بندی قفس آرماتور و دستگاه‌های جوش یا اتصال، که قفس‌های آرماتور با دقت ابعادی و فاصله مناسب تولید شوند. کیفیت کارگاه آرماتوربندی تاثیر مستقیم بر رفتار سازه‌ای تیرها دارد.

سیستم کیورینگ و بویلر (Curing / Steam chamber): برای رسیدن به مقاومت فشاری مطلوب و تسریع عمل‌آوری در تولید انبوه، از اتاق‌های کیورینگ بخار، وان‌های آب یا پوشش‌های مرطوب استفاده می‌شود؛ در برخی خطوط از بویلرهای بخار صنعتی برای کاهش زمان کیورینگ بهره می‌برند و این مرحله برای تضمین دوام در تولید تیر برق بتنی حیاتی است.

تجهیزات جابجایی و دمولدینگ (Handling & Demoulding): جرثقیل سقفی یا موبایل، واگن‌های حمل قالب و ابزارهای فک و جک برای باز کردن قالب و انتقال تیرِ تولیدشده به ایستگاه بعدی؛ تجهیزات باید ضربه‌گیر و دارای کنترل ابعادی باشند تا هنگام دمولدینگ، قطعه آسیب نبیند. این بخش برای بهره‌وری خط و کاهش تلفات تولید اهمیت دارد.

ماشین‌آلات پرداخت و تکمیل (Finishing machines): دستگاه‌های برش و تراش انتهایی برای ایجاد پخ و سطوح مجاز اتصال، دریل‌های پایه برای عبور بولت‌ها، ماشین‌های سنباده/پولیش برای ظاهرسازی و روکش‌کاری سطوح در صورت نیاز. این تجهیزات کیفیت سطح و آماده‌سازی نصب تیرها را تضمین می‌کنند.

تجهیزات کنترل کیفیت و آزمایشگاه (QC & testing): دستگاه‌های آزمون مقاومت فشاری، تراکم/تخلخل، دستگاه‌های اندازه‌گیری ابعاد، دوربین‌های بازرسی بصری و نرم‌افزارهای کنترل فرایند — داشتن یک آزمایشگاه کنترل کیفیت داخلی برای ثبت نتایج و تطبیق با استانداردها در هر خط تولید تیر برق بتنی ضروری است.

سیستم‌های اتوماسیون و کنترل (PLC / HMI): پنل‌های کنترلی برای مانیتورینگ دور سانتریفیوژ، زمان‌بندی کیورینگ، نسبت اختلاط و ایمنی خط؛ اتوماسیون مناسب تولید باعث تکرارپذیری کیفیت، کاهش خطاهای انسانی و بهینه‌سازی مصرف مواد در تولید تیر برق بتنی می‌شود.

تجهیزات ایمنی و محیط‌زیست (Safety & environmental): سیستم‌های تهویه، جمع‌آوری گرد و غبار و فاضلاب، محافظ‌های ایمنی گردان، روشنایی صنعتی و تجهیزات حفاظت فردی اپراتورها، رعایت استانداردهای ایمنی هم برای سلامت نیروی انسانی و هم برای تضمین تولید پایدار لازم است.
